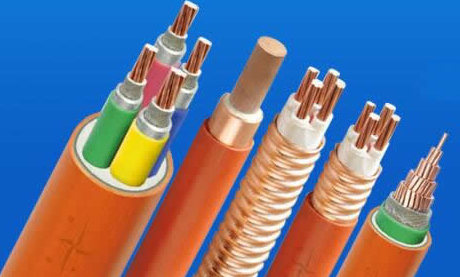

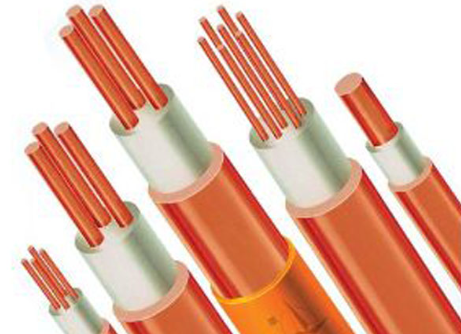

防火电缆的结构组成及材料特性

1、结构组成：

防火电缆通常由导体、绝缘层、填充层、屏蔽层和护套等部分组成。导体一般采用铜或铝，具有良好的导电性能和机械强度；绝缘层由耐高温的无机矿物材料（如氧化镁、云母）或阻燃聚合物（如交联聚乙烯XLPE）构成，用于保护导体并防止电流泄漏；填充层位于绝缘层与护套之间，起到支撑作用；屏蔽层通常由金属编织或铝箔构成，用于提高抗干扰能力；护套则由低烟无卤材料或其他阻燃材料制成，确保电缆在火灾中的安全性。

2、材料特性：

导体：多股铜丝绞合而成，具有良好的导电性和柔韧性，同时具备较高的机械强度。

绝缘层：采用耐高温的无机矿物材料（如氧化镁、云母）或阻燃聚合物（如XLPE），这些材料具有高熔点、低烟、无毒、耐腐蚀等特点，能够在高温下保持稳定性能。

填充层：由矿物填充材料或柔性纤维构成，填充层起到支撑作用，使电缆结构更加紧密稳定。

屏蔽层：通常由金属编织或铝箔构成，用于提高电缆的抗干扰能力，同时防止外界磁场对电缆信号的干扰。

护套：由低烟无卤材料（LSZH）、聚乙烯（PE）、聚氯乙烯（PVC）等阻燃材料制成，具有耐高温、低烟、无毒、防腐蚀等特性，确保电缆在火灾中的安全性。

3、防火性能：

防火电缆的核心在于其使用的无机矿物绝缘材料和特殊的阻燃工艺。这些材料在火焰中不会燃烧或产生有毒气体，即使在高温条件下也能保持稳定的电气性能。例如，氧化镁绝缘材料的熔点高达2200℃，使其在火灾中仍能保持结构稳定。

防火电缆还具有较高的耐火等级，如耐火时间可达90分钟至3小时不等，具体取决于电缆的设计和应用场景。

4、应用领域：

防火电缆广泛应用于机场、医院、地铁、核电站等需要高安全性的场所，用于保障消防系统、应急照明和报警系统的正常运行。

防火电缆通过特殊的结构设计和材料选择，实现了在火灾环境下的高安全性、耐高温和低烟无毒等特性，是现代建筑和工业设施中不可或缺的重要电气组件。

电缆安装环境中的湿度因素

电缆安装环境中的湿度因素对电缆的性能和安全性有显著影响。具体如下：

1、绝缘性能下降：高湿度环境下，水分容易渗透到电缆的绝缘层中，导致绝缘电阻下降，增加漏电和短路的风险。

2、金属部件腐蚀：湿度可能导致电缆中的金属部件（如铜或铝导体）发生腐蚀，降低导电性能和使用寿命。

3、凝露现象：温度变化引起的空气湿度变化可能导致电缆表面凝露，进一步降低绝缘性能，甚至引发短路或火灾。

4、散热性能受阻：高湿度会阻碍电缆的散热效果，导致电缆运行温度升高，降低载流量。

5、加速老化：长期处于高湿度环境中，电缆的绝缘材料可能会吸收水分，加速老化过程，降低使用寿命。

6、施工要求：为减少湿度对电缆的影响，施工时需采取防潮措施，如使用防潮设施（如护套、绝缘套管）、提高环境温度或使用除湿设备。

7、环境控制标准：一般建议电缆安装环境的相对湿度不超过70%，在特殊情况下可适当放宽至85%。

施工过程中防水措施的常见缺陷

1、基层处理不当：

基层未充分湿润或过干，导致涂料吸收不均匀，影响涂层厚度和粘附力，容易出现针孔、起粉、开裂等问题。

基层表面有油污、浮尘或潮湿，影响防水层与基层的粘结强度。

2、材料选择不当：

使用劣质或不匹配的防水材料，导致防水性能不达标或失效。

在高温或紫外线强烈环境下使用不耐老化的材料。

3、施工工艺问题：

涂料搅拌不均匀，导致涂层厚度不均，影响防水效果。

单次涂刷过厚，导致干燥变慢，涂层开裂。

施工顺序不合理，如阴阳角、管根等细部节点处理不到位，容易形成渗漏点。

防水层未完全固化前进行后续施工，破坏防水层。

4、细部节点处理不足：

阴阳角、管根、地漏等细部节点未做圆弧处理，容易成为渗漏薄弱环节。

防水层搭接宽度不足、接缝不严密，导致渗水。

5、验收和保护措施不足：

防水层完成后未采取保护措施，容易在后续施工中被破坏。

未进行闭水试验或试验时间不足，无法及时发现防水层问题。

6、环境因素影响：

施工环境温度过低或过高，影响材料的固化和性能。

大风天气下施工，导致涂料开裂。

7、其他常见错误：

先放粉料再放液料，导致搅拌不均匀。

在防水涂料中添加水泥、砂等其他物质，改变产品性能。

防水层未干透即进行下一道工序。

1、施工阶段的疏漏：

材料不合格，如电缆本体存在杂质、气泡等缺陷。

接线错误、电缆划伤以及进水受潮等问题，这些通常由于施工管控不严导致。

穿线管破损或弯曲开裂，密封性能差，导致渗漏水。

2、日常维护中的疏漏：

电缆沟盖板未盖严，留下缝隙导致渗漏。

电缆终端头漏油、瓷套管损坏或铅包龟裂。

电缆沟、涵洞等部位的伸缩缝、沉降缝处理不当，导致渗漏。

3、设备老化或设计缺陷：

电缆绝缘层老化、腐蚀破损，导致局部放电和短路。

电缆接头施工质量不佳，如接头松动或密封不良。

电缆沟、穿线管等预埋件未做好防水处理。

4、自然灾害或外部因素：

外力破坏（如非法施工）或恶劣天气引发的机械损伤。

地质沉降或施工不当造成的结构缝、伸缩缝渗漏。

5、管理疏漏：

电缆线路隐蔽性强，管理难度大，容易出现运行规则缺失或维护不到位的问题。

缺乏有效的监测手段，无法及时发现并处理潜在问题。

自然环境对电缆密封性的破坏方式

1、温度变化：温度的剧烈变化会导致电缆覆盖层与芯线滑动，从而引起收缩和断裂，尤其是在低温下覆盖层容易断裂。

2、湿度和水分：高湿度会导致电缆绝缘性能下降，水分渗透到电缆内部，加速绝缘材料的老化和腐蚀。此外，积水问题也会导致电缆腐蚀和故障。

3、化学腐蚀：土壤中的化学物质（如酸、碱、油污等）会侵蚀电缆的保护层，导致绝缘性能下降。例如，硫酸和硝酸等腐蚀性物质会加速电缆老化。

4、机械应力：电缆在施工或运行过程中可能受到拉伸、挤压、弯曲等机械应力，导致绝缘层破损或断裂。

5、生物侵蚀：海洋环境中的贝类、海藻等生物可能附着在电缆表面，增加电缆重量并破坏外护层。

6、电磁干扰：雷击、过电压和电磁干扰可能导致电缆绝缘击穿或损坏。

7、风压和冰载荷：风压和冰载荷可能导致电缆机械损伤，甚至断裂。

8、土壤腐蚀：地下电缆长期暴露在腐蚀性土壤中，会加速保护层的腐蚀，降低其性能。
